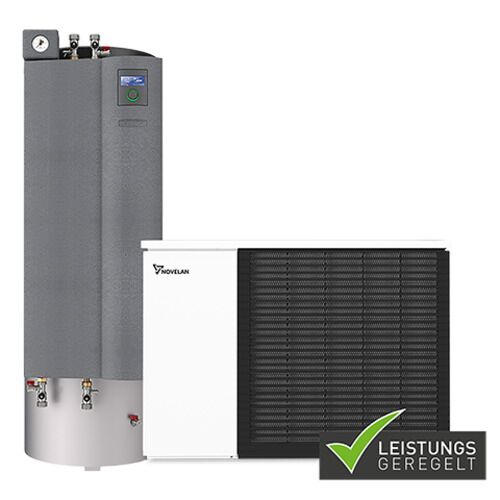

NO Wärmep., L/W, LADV 9HSDV9, 230/400V heizen, Aussengerät, frequenzger., Dual

NO Wärmep., L/W, LADV 9HSDV9, 230/400V heizen, Aussengerät, frequenzger., Dual

Typ / Kurzbezeichnung:
NOVELAN LADV 9-HSDV 9
Artikel-Nr.: 103699HSDV901

Energieeffizienzklasse Raumheizgeräte
bei 35 C: A++
Energieeffizienzklasse Raumheizgeräte
bei 55 C: A++
Energieeffizienzklasse Verbund
Raumheizgeräte bei 55 C: A++

Gerätebeschreibung LADV 9.1-1/3:
Eine entsprechend den gültigen Normen
und Sicherheitsvorschriften ausgeführte,
anschlussfertige Luft/Wasser-Wärmepumpe
für die Außenaufstellung mit natürlichem
Kältemittel.
Die Wärmepumpen sind für die Wandmontage
und für die wandnahe Aufstellung auf
Bodenkonsolen geeignet.
Die pulverbeschichteten
Aluminiumfassaden sind schallgedämmt.
Kältekreis mit schwingungs-,
schallgedämpftem und frequenzgeregelter
Scroll-Verdichter und wärmeisolierten
Edelstahlplattenwärmetauscher als
Verflüssiger. Der Verdampfer bestehen
aus Kupferrohren mit aufgepressten
Aluminiumlamellen und wird mittels
Axialventilator beaufschlagt. Die
Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung der
Kältekreise, Schaltkasten mit Steuer-
und Überwachungsorganen für die
Wärmepumpen. Sensoren zur
Temperaturüberwachung der Kältekreise.
Wärmebedarfsabhängige
Verdichteransteuerungen.

Technische Daten:
Heizleistung nach EN 14511 bei A2/W35:
2,33kW bis 8,20kW
bei A-7/W35: 3,06kW bis 8,11kW
COP nach EN 14511 Teillast bei
A2/W35 / A-7/W35: 4,61 / 3,14
Einsatzgrenzen
Heizkreis: 20 bis 65 C ab A-10 70 C
Wärmequelle: -22 bis 35 C
Luftvolumenstrom bei maximaler externer
Pressung: 3500 m3/h
Druckverlust bei 1150 l/h
Heizwasservolumenstrom: 0,07 bar
Maße (B x T x H ohne Schnittstellen und
Bedienteil): 1320 x 510 x 980 mm
Gewicht gesamt: 141kg
Kältemittel / Füllgewicht:
R290 / 1,05 kg
Schallleistungspegel
min. / Nacht / max.:
49dB(A)/53dB(A)/59dB(A)
Anlaufstrom direkt / mit Sanftanlasser:
<5A / –

Gerätebeschreibung HSDV 9M1/3
Anschlussfertige Hydraulikstation fertig
isoliert.
Zur schnelleren Installation folgende
Komponenten integriert oder im
Lieferumfang: Trinkwarmwasserspeicher
emailliert nach DIN 4753 und mit
Magnesiumanode, Pufferspeicher,
Umschaltventil für Heizkreis und
Trinkwarmwasser Ladekreis,
Überströmventil, Energieeffizienz
Umwälzpumpe, Ausdehnungsgefäß,
Sicherheitsbaugruppe,
Elektroheizelement, Vor- und
Rücklauffühler, Absperrkugelhähne,
Entleerungshahn, Wärmemengenerfassung
und Außenfühler.

Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und
Wärmepumpenregler mit Vollgrafikdisplay
und Menüführung, laufzeitoptimierte und
wärmebedarfsabhängige
Verdichteransteuerung. Alle
Betriebsarten einzeln programmierbar,
automatische Heizgrenzfunktion,
Legionellenschutzprogramm,
Estrichausheizprogramm,
Pumpenoptimierungsprogramm, Ansteuerung
von mehreren Wärmeerzeugern, Ansteuerung
eines Mischkreises (Lade- / Entlade- /
Kühl), Datenloggerfunktion,
Fehlerdiagnoseprogramm mit
Fehlerspeicher, Kurzprogramm für
Kundendienst, Inbetriebnahme-Assistent,
Entlüftungsprogramm, Schnellladefunktion
