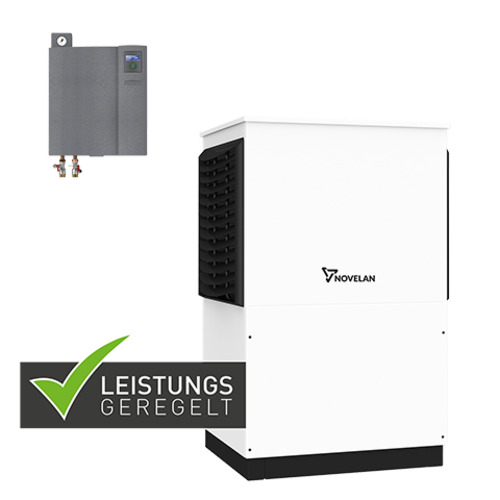

NO Wärmepumpe LAV 8-HV 9, Luft/Wasser außen, max. 6,1kW (A-7/W35)

NO Wärmepumpe LAV 8-HV 9, Luft/Wasser außen, max. 6,1kW (A-7/W35)

Typ / Kurzbezeichnung:
NOVELAN LAV 8-HV 9
Artikel-Nr.: 103776HV941

Energieeffizienzklasse Raumheizgeräte
bei 35 C: A++
Energieeffizienzklasse Raumheizgeräte
bei 55 C: A++
Energieeffizienzklasse Verbund
Raumheizgeräte bei 55 C: A++

Gerätebeschreibung: LAV 8.2R1/3
Anschlussfertige Luft/Wasser-Wärmepumpe
zur Außenaufstellung.
Das Gerät ist modular und teilbar
aufgebaut und bietet somit eine leichte
und komfortable Möglichkeit zum
Transport (Transportgewichte, siehe
unten). Grifföffnungen in
unterschiedlichen Höhen erleichtern das
Tragen.
Das Gerät ist entsprechend den gültigen
Normen und Sicherheitsvorschriften
ausgeführt.
Der Gerätekorpus der einzelnen Module
ist korrosionsbeständig, er besteht aus
EPP (Expandiertes Polypropylen) und ist
somit gewichtsoptimiert und
schallgedämmt. Alle Einbaubleche sind
korrosionsbeständig. Die
Aluminiumfassadierung ist
pulverbeschichtet, Schwingungsgedämpfter
frequenzgeregelter Verdichter,
wärmeisolierter Plattenwärmetauscher als
Verflüssiger. Der Verdampfer besteht aus
Kupferrohr mit aufgepressten und
beschichteten Aluminiumlamellen und wird
mittels Radialventilator beaufschlagt.
Die Abtauung erfolgt durch
Kreislaufumkehr. Der Kältekreis ist mit
fluoriertem Treibhausgas gefüllt,
reversibel und zum Heizen und Kühlen
geeignet. Hoch- und
Niederdrucküberwachung des Kältekreises.
Integrierte Schwingungsentkopplungen für
den Heizkreis. Sockelrahmen im
Lieferumfang, somit auch Aufstellung auf
Streifenfundamenten möglich.

Technische Daten:
Heizleistung nach EN 14511 bei A2/W35:
2,6kW bis 6,4kW
bei A-7/W35: 2,3kW bis 6,5kW
COP nach EN 14511 Teillast bei
A2/W35 / A-7/W35: 4,19 / 3,17
Einsatzgrenzen
Heizkreis: 20 bis 45 C, ab A0 60 C
Wärmequelle: -22 bis 35 C
Kühlleistung bei A35/W18:
1,0kW bis 6,0kW
Luftvolumenstrom bei maximaler externer
Pressung: 2500 m3/h
Druckverlust bei 1200 l/h
Heizwasservolumenstrom: 0,14 bar
Volumenstrom Rohrdimensionierung:
1200 l/h
Maße (B x T x H ohne Schnittstellen und
Bedienteil): 995 x 830 x 1480 mm
Gewicht gesamt: 132kg
Gewicht
Wärmepumpenmodul / Ventilatormodul:
88 kg / 16kg
Kältemittel / Füllgewicht:
R410A / 3,0 kg
Schallleistungspegel
min. / Nacht / max.:
– / 52dB(A) / 58dB(A)
Anlaufstrom direkt / mit Sanftanlasser:
<5A / –

Gerätebeschreibung HV 9-1/3
Anschlussfertige Hydraulikkombination
zur Wandmontage fertig isoliert.
Zur schnelleren Installation folgende
Komponenten integriert oder im
Lieferumfang: Energieeffizienz
Umwälzpumpe, Ausdehnungsgefäß,
Sicherheitsbaugruppe,
Elektroheizelement, Vor- und
Rücklauffühler, Absperrkugelhähne,
Entleerungshahn, Wärmemengenerfassung
und Außenfühler.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und
Wärmepumpenregler mit Vollgrafikdisplay
und Menüführung, laufzeitoptimierte und
wärmebedarfsabhängige
Verdichteransteuerung. Alle
Betriebsarten einzeln programmierbar,
